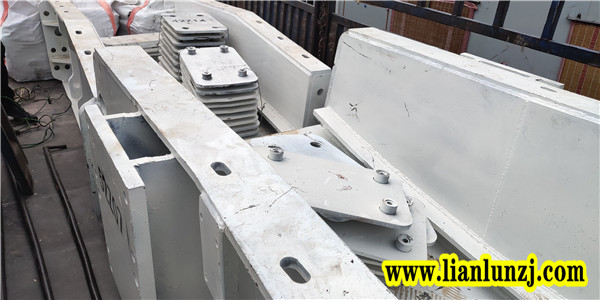

隨著制造業的發展，焊接工藝已成為機械制造的重要工藝。但是123SDE01中部槽實際焊接過程中，焊縫處經常存在焊接收縮變形等缺陷，影響著 123SDE01中部槽的焊接質量，降低了刮板輸送機的使用性能。下面雙志機械就帶您看一下刮板機 123SDE01中部槽焊接的影響因素。

焊縫收縮變形

    123SDE01中部槽 各部件在焊接過程中會在高溫區域發生熱膨脹現象，在焊縫冷卻過程中，焊接部分體積減少，母材隨溫度的降低形成壓縮應力，發生位移變化，使槽內焊縫產生焊縫收縮變形，影響整體的焊接質量。

中板結構尺寸

    中板作為123SDE01中部槽的關鍵部件，在物料輸送過程中起了阻擋物料移動的目的，具有較高的承載能力和耐磨性。目前主要采用 35-45mm 厚的好強耐磨鋼板，通過火焰切割下料加工而成。中板寬度尺寸一般為 660mm，尺寸較小，存在對接間隙較大、焊接難度較高等問題，由于中板尺寸較小，導致坡口加工時會存在較大的加工誤差。

    在焊接過程中，中板由于高溫作用出現了高溫膨脹現象，并使焊縫發生位移變形，中板的結構尺寸誤差，導致了中部槽焊接出現了質量問題。

槽幫加工尺寸

    槽幫是123SDE01中部槽的重要部件之一，采用整體鑄造焊接形成。其外形尺寸影響了中部槽焊縫的焊接質量，槽幫的關鍵尺寸主要是內槽寬度尺寸。由于槽幫結構長度較長，在加工過程中會產生整體結構彎曲、變形等缺陷，為使其結構符合設計要求，需對其彎曲部位進行局部打磨矯正，導致其在組對間隙或焊接寬度出現變大或不一致的現象，同時，由于槽幫采用鑄造而成，鑄造設備的加工精度，鑄造師傅的技術水平，鑄造工藝等因素均會影響槽幫的結構尺寸，導致其鑄造質量不一。

    在實際工作中，只考慮槽幫產品性能符合設計要求，就以合格產品通過驗收，其輕微的尺寸誤差則未被考慮，這也將直接影響槽幫在焊接過程中的焊接質量。

    河南雙志機械設備有限公司在生產123SDE01中部槽的過程中，通過加強焊接過程中對焊縫質量的監督和控制，規范焊接工藝，焊接操作等措施改善中部槽焊縫質量。如有您有刮板配件、轉載機配件、液壓支架配件等方面的采購需求，歡迎您電話咨詢。
